VST 63×100

Profil de susținere pentru praguri și sisteme glisante

Profilul VST 63×100

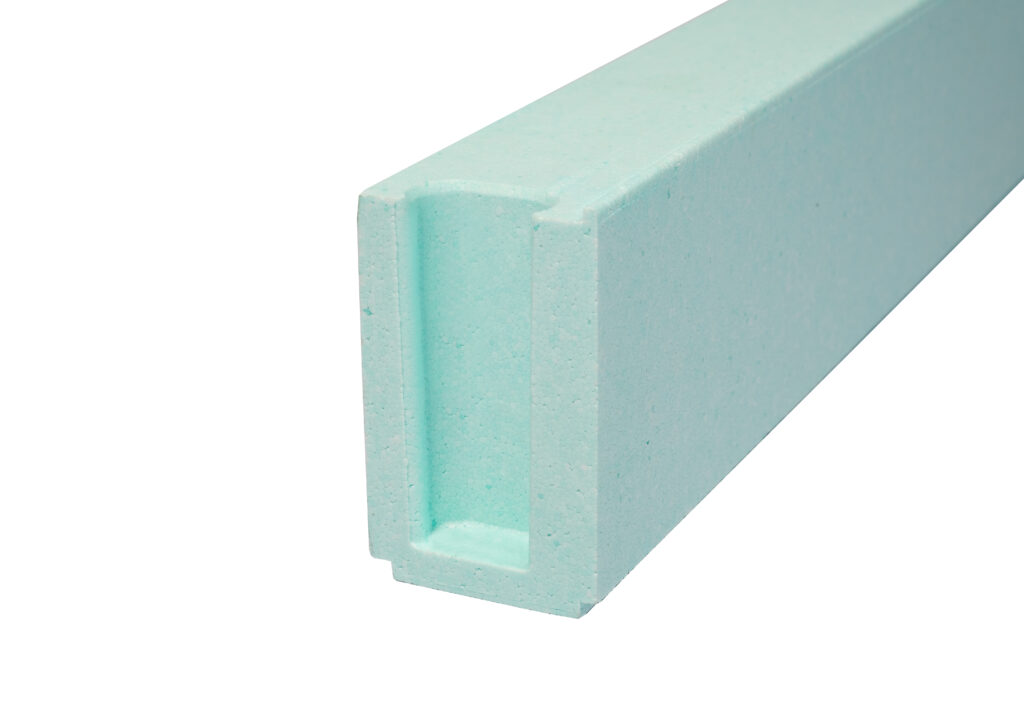

VST 63×100 într-un ansamblu de fereastră

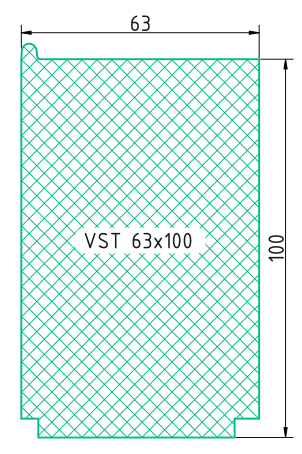

Secțiunea transversală cu cotele profilului VST 63×100

Descriere

VST 63×100 are înălțimea de montaj de 100 mm, la o lățime de 63 mm. Este calculat pentru praguri de uși și sisteme glisante, unde nodul inferior este mai înalt și sarcina se distribuie altfel decât sub o fereastră.

Domeniu de utilizare

Ca profil de susținere în structurile translucide din PVC și aluminiu, pentru realizarea barierei termice sub praguri de uși, sisteme glisante și tocuri de ferestre.

Specificații

MaterialEPS
CuloareVerde
Densitate, kg/m³150 ± 5%
Conductivitate termică, W/(m·K)EN 13163:2012 + A1:20150,04
Dimensiuni liniare, mm63 × 100 × 1200
Lungime utilă, mm1180
Înălțime de montaj, mm100
Rezistență la compresiune la 10% deformare, kPaEN 13163:2012 + A1:20151900
Clasa de reacție la focEN 13501-1:2018E
Absorbție de apă la imersie de lungă durată, %EN 13163:2012 + A1:20150,5
Cod de clasificareEPS-EN 13163-CS(10)1900-WL(T)0.5

Conform raportului de încercare nr. 272/T2022 din 2 septembrie 2022, emis de organismul notificat nr. 1434.

Sisteme compatibile

Toate sistemele

Documente

Documentele sunt găzduite de producător, LLC «OLIS».

Întrebări frecvente

Ce lățime de profil îmi trebuie?

Primul număr din articol este lățimea profilului solbanc termoizolant, iar ea se alege după adâncimea de montaj a sistemului de profile. Producătorul desenează nodul inferior pentru fiecare sistem și arată acolo ce tipodimensiune intră. Verificați sistemul în pagina de compatibilitate înainte de comandă.

Ce lungime are bara și cât rămâne în lucru?

Bara are 1200 mm. Lungimea de lucru, după rezerva de montaj, este 1180 mm, iar cu ea se calculează necesarul pe deschidere. Toate cele 9 tipodimensiuni se livrează în aceeași lungime; diferă doar secțiunea.

Absoarbe umezeală în nodul de sub fereastră?

Absorbția de apă este de 0,5 % după imersie de lungă durată, măsurată conform EN 13163. Valoarea contează aici mai mult decât în câmpul peretelui: în nodul inferior ajung apa de condens și umezeala rămasă din lucrările umede, iar materialul stă sub cadru pe toată durata de viață a ferestrei.

Ce clasă de reacție la foc are profilul?

Clasa este E, conform EN 13501-1. Valoarea este aceeași pentru toate tipodimensiunile, fiindcă materialul este același. Clasa unui element nu descrie ansamblul: pentru cerințele de siguranță la incendiu ale obiectului se verifică nodul întreg, cu tâmplăria și cu stratul de izolație din jur.

Ce înseamnă codul de clasificare din fișa tehnică?

Codul EPS-EN 13163-CS(10)1900-WL(T)0.5 este desemnarea EPS conform EN 13163. El numește materialul, standardul, rezistența la compresiune la 10% deformare și absorbția de apă la imersie de lungă durată, adică aceleași valori din tabelul de caracteristici, scrise în forma cerută de marcajul CE. Așa se compară direct cu desemnarea altui producător.
