VST 69×30

Profil de susținere și prelungitor de toc

Profilul VST 69×30

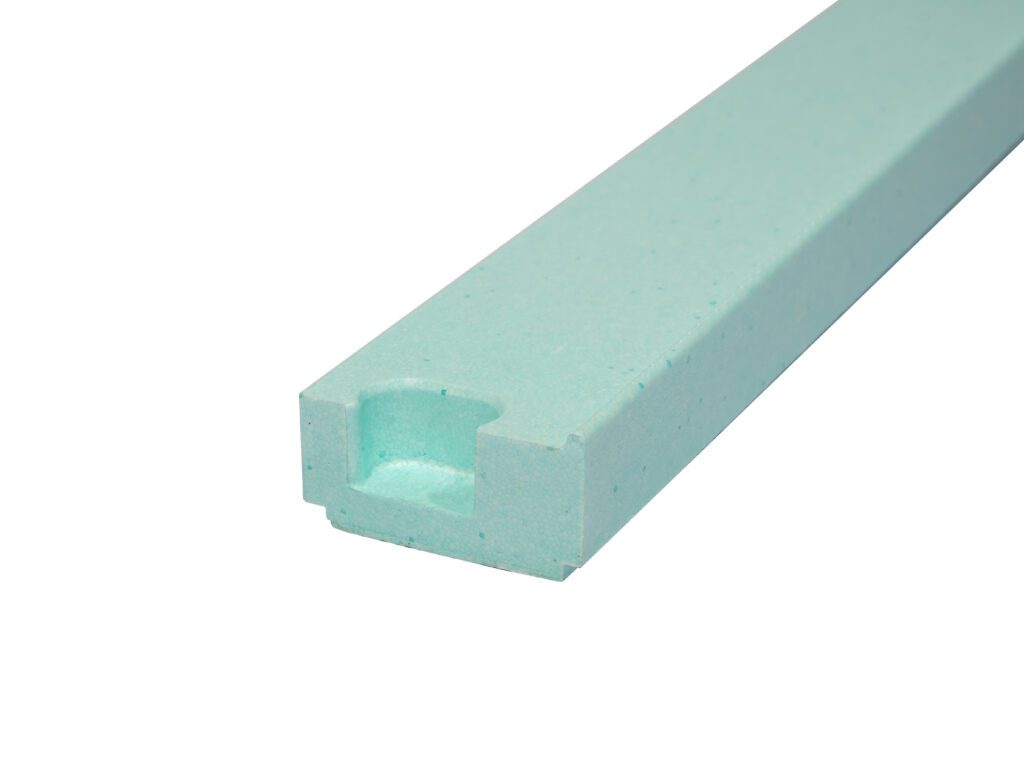

VST 69×30 într-un ansamblu de fereastră

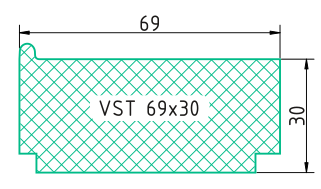

Secțiunea transversală cu cotele profilului VST 69×30

Descriere

VST 69×30 este dimensiunea de 69 mm lățime, pentru sistemele de profile cu toc adânc. Înălțimea de montaj rămâne 30 mm, deci nodul inferior se rezolvă la fel ca la dimensiunile mai înguste. Se folosește și ca prelungitor de toc.

Domeniu de utilizare

Ca profil de susținere în structurile translucide din PVC și aluminiu, pentru îmbunătățirea proprietăților termofizice ale îmbinării inferioare. Suplimentar — ca prelungitor de toc.

Specificații

MaterialEPS
CuloareVerde
Densitate, kg/m³150 ± 5%
Conductivitate termică, W/(m·K)EN 13163:2012 + A1:20150,04
Dimensiuni liniare, mm69 × 30 × 1200
Lungime utilă, mm1180
Înălțime de montaj, mm30
Rezistență la compresiune la 10% deformare, kPaEN 13163:2012 + A1:20151900
Clasa de reacție la focEN 13501-1:2018E
Absorbție de apă la imersie de lungă durată, %EN 13163:2012 + A1:20150,5
Cod de clasificareEPS-EN 13163-CS(10)1900-WL(T)0.5

Conform raportului de încercare nr. 272/T2022 din 2 septembrie 2022, emis de organismul notificat nr. 1434.

Sisteme compatibile

Toate sistemele

Documente

Documentele sunt găzduite de producător, LLC «OLIS».

Întrebări frecvente

Ce lățime de profil îmi trebuie?

Primul număr din articol este lățimea profilului solbanc termoizolant, iar ea se alege după adâncimea de montaj a sistemului de profile. Producătorul desenează nodul inferior pentru fiecare sistem și arată acolo ce tipodimensiune intră. Verificați sistemul în pagina de compatibilitate înainte de comandă.

Ce lungime are bara și cât rămâne în lucru?

Bara are 1200 mm. Lungimea de lucru, după rezerva de montaj, este 1180 mm, iar cu ea se calculează necesarul pe deschidere. Toate cele 9 tipodimensiuni se livrează în aceeași lungime; diferă doar secțiunea.

Absoarbe umezeală în nodul de sub fereastră?

Absorbția de apă este de 0,5 % după imersie de lungă durată, măsurată conform EN 13163. Valoarea contează aici mai mult decât în câmpul peretelui: în nodul inferior ajung apa de condens și umezeala rămasă din lucrările umede, iar materialul stă sub cadru pe toată durata de viață a ferestrei.

Ce clasă de reacție la foc are profilul?

Clasa este E, conform EN 13501-1. Valoarea este aceeași pentru toate tipodimensiunile, fiindcă materialul este același. Clasa unui element nu descrie ansamblul: pentru cerințele de siguranță la incendiu ale obiectului se verifică nodul întreg, cu tâmplăria și cu stratul de izolație din jur.

Ce înseamnă codul de clasificare din fișa tehnică?

Codul EPS-EN 13163-CS(10)1900-WL(T)0.5 este desemnarea EPS conform EN 13163. El numește materialul, standardul, rezistența la compresiune la 10% deformare și absorbția de apă la imersie de lungă durată, adică aceleași valori din tabelul de caracteristici, scrise în forma cerută de marcajul CE. Așa se compară direct cu desemnarea altui producător.
